Wie viel Prozent sind es? Die Antwort kurz und knapp mit „Harvey Balls“ darstellen
Was sind eigentlich „Harvey Balls“?
Harvey Balls sind kreisförmige Symbole, mit denen sich Prozentwerte sehr gut darstellen lassen. Je höher der Prozentsatz oder je mehr ein bestimmtes Kriterum erfüllt ist, desto weiter ist der Kreis gefüllt. Der Name geht übrigens auf den Erfinder Harvey Poppel zurü

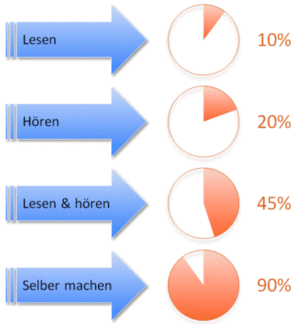

Statt den Zuschauern bloße Prozentzahlen zu präsentieren, setzen Sie die Harvey Balls ein. Der Vorteil: die Daten werden intuitiv verstanden und besser behalten. Hier ein erstes Beispiel.
Darüber hinaus können Sie beim Zuschauer Spannung aufbauen indem Sie die Harvey Balls so animieren, dass sie im Uhrzeigersinn eingeblendet werden. Der Füllstand bleibt so bis zum Schluss eine Überraschung.
Den Aufbau der Lösung planen
Der Harvey Ball setzt sich aus zwei Bestandteilen zusammen: einem Außenkreis und einem anpassbaren Kreisbogen, der den Füllstand angibt. Die gewünschte Animation, nämlich einen Kreis im Uhrzeigersinn zu füllen, funktioniert jedoch nur, wenn der Kreisbogen Teil eines zweiten Kreises i

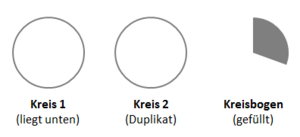

Die animierte Lösung besteht dementsprechend aus drei Elementen:
Einen Harvey Ball anlegen
- Schalten Sie zunächst mit Alt + F9 die Führungslinien ein.

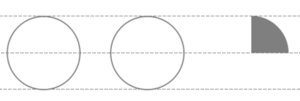

- Erzeugen Sie dann eine Kopie der waagerechten Führungslinie, indem Sie diese mit gedrückter linker Maustaste und gedrückter Strg-Taste nach unten ziehen. Achten Sie darauf, dass der Abstand zwischen den zwei Führungslinien genau 2 cm beträgt. Erzeugen Sie eine dritte Führungslinie mit ebenfalls 2 cm Abstand.
- Zeichnen Sie bei gedrückter Umschalt-Taste einen Kreis zwischen den äußeren Führungslinien.
- Duplizieren Sie diesen, indem Sie ihn bei gedrückter Strg- und Umschalt-Taste mit gedrückter linker Maustaste nach rechts ziehen. Lassen Sie erst die Maustaste, dann die Funktionstasten los.
- Zeichnen Sie zwischen den oberen zwei Führungslinien über AutoFormen – Standardformen einen Bogen (ab PowerPoint 2007: Registerkarte Einfügen – Formen – Bogen). Halten Sie dabei wieder die Umschalt-Taste gedrückt, damit Höhe und Breite gleich sind.
- Weisen Sie dem Bogen eine Füllfarbe zu.
- Ändern Sie den Bogenwinkel durch Ziehen an der unteren gelben Raute – stets mit gedrückter Umschalt-Taste.
- Legen Sie den angepassten Bogen passend über das Duplikat des Kreises.
- Markieren Sie beide Objekte und gruppieren Sie diese mit der Tastenkombination Strg + Umschalt + G.
- Legen Sie diese Gruppe nun passgenau über Kreis 1.
Die Kreisgruppen animieren in PowerPoint 2002, 2003 und 2007
- Lassen Sie das Gruppenobjekt markiert.
- Bis PowerPoint 2003: Rufen Sie über Bildschirmpräsentation – Benutzerdefinierte Animation den gleichnamigen Aufgabenbereich auf.
- In PowerPoint 2007: Öffnen Sie den Aufgabengabenbereich über die Registerkarte Animationen – Benutzerdefinierte Animation.
- Klicken Sie auf Effekt hinzufügen – Eingang – Weitere Effekte – Rad.
- Wählen Sie für den Rad-Effekt – wie im folgenden Bild gezeigt – bei Speichen die Option 1 und bei Geschwindigkeit die Option Langsam.
Die Kreisgruppen animieren in PowerPoint 2010
- Lassen Sie das Gruppenobjekt markiert.

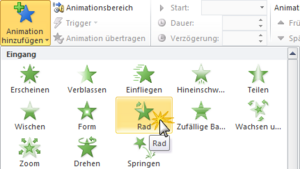

- Klicken Sie in der Registerkarte Animationen auf Animation hinzufügen und wählen Sie die Option Rad.
- In der Standardeinstellung ist 1 Speiche bereits ausgewählt. Die Anzahl der Speichen lässt sich bei Bedarf in der Registerkarte Animationen unter Effektoptionen ändern.
