Kreisdiagramme optisch aufwerten

Erstellen und beschriften Sie ein aussagekräftiges Kreisdiagramm. Ausserdem erfahren Sie mit welchen Schritten Sie das Diagramm optisch aufwerten und wesentliche Elemente hervorheben.
Veröffentlicht am |
Zuletzt aktualisiert am



Zweizeilige Beschriftungen erzeugen in PowerPoint 2003

Wie Sie Beschriftungen der einzelnen Segmente in PowerPoint 2003-2010 hinzufügen, konnten Sie in der vorangegangenen Ausgabe lesen. Wenn Sie mehrere Beschriftungsoptionen auswählen – beispielsweise Rubrikenname/Kategoriename und Prozentsatz – können Sie diese mit Hilfe von TRENNZEICHEN optisch voneinander absetzen. Am übersichtlichsten wird es, wenn Sie den Prozentsatz in einer zweiten Zeile anzeigen lassen

So geht’s:



  • Öffnen Sie per Rechtsklick auf das Diagramm das Kontextmenü und wählen Sie DATENREIHEN FORMATIEREN.
  • Wechseln Sie in das Register DATENBESCHRIFTUNG.
  • Wählen Sie dort KATEGORIENAME und PROZENTSATZ aus, wählen Sie bei BESCHRIFTUNGSPOSITION die Option ENDE AUSSERHALB.
  • Wählen Sie bei TRENNZEICHEN die Option NEUE ZEILE.

Zweizeilige Beschriftungen anlegen ab PowerPoint 2007

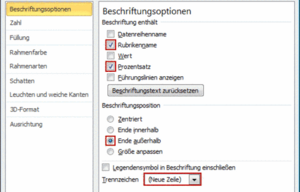

  • Klicken Sie mit der rechten Maustaste auf eine der Beschriftungen und wählen Sie im Kontextmenü DATENBESCHRIFTUNGEN FORMATIEREN.
  • Wählen Sie dort RUBRIKENNAME (bzw. KATEGORIENAME) und PROZENTSATZ aus, wählen Sie bei BESCHRIFTUNGSPOSITION die Option ENDE AUSSERHALB.
  • Wählen Sie bei TRENNZEICHEN die Option NEUE ZEILE.





    Ab PowerPoint 2007: Dem Diagramm einen attraktiven 3D-Effekt zuweisen

    Die Möglichkeit, ein Kreisdiagramm mit 3D-Effekten darzustellen, gab es schon bei PowerPoint 2003 (Diagrammuntertyp 3D-KREIS). Neu ist ab Version 2007, dass Sie dieses 3D-Diagramm nun auch mit einem Abschrägungseffekt versehen können und damit eine Optik erzielen, die normalerweise nur Designern gelingt.

    So geht’s:



    • Erstellen Sie Ihr Diagramm und wählen Sie als Untertyp 3D-KREIS.
    • Markieren Sie das Kreisdiagramm und wählen Sie in der Registerkarte ZEICHENTOOLS/FORMAT – FORMEFFEKTE – ABSCHRÄGUNG – KREIS.
    • Öffnen Sie per Rechtsklick auf das Diagramm das Kontextmenü und wählen Sie DATENREIHEN FORMATIEREN.
    • Wechseln Sie dort in die Rubrik 3D-FORMAT und erhöhen Sie unter ABSCHRÄGUNG die HÖHE und BREITE (im Beispiel 15PT).





    Heben Sie ein Segment hervor

    Wenn Sie ein Segment des Kreisdiagramms besonders betonen möchten, können Sie das Segment z.B. farblich hervorheben und die restlichen Segmente in grauer Farbe darstellen. Eine weitere Variante besteht darin, eines der Segmente aus dem Kreisdiagramm herauszuziehen.

    So geht’s:



    • Markieren Sie das hervorzuhebende Segment. Stellen Sie sicher, dass wirklich nur das eine Segment markiert ist.
    • Ziehen Sie es dann mit gedrückter linker Maustaste nach außen. PowerPoint passt automatisch die Größe des Diagramms an, wenn Sie das Segment also sehr weit weg ziehen, verkleinert sich das Diagramm dementsprechend.
